家具系列 72 Series （系列）

2021-08-19 1348

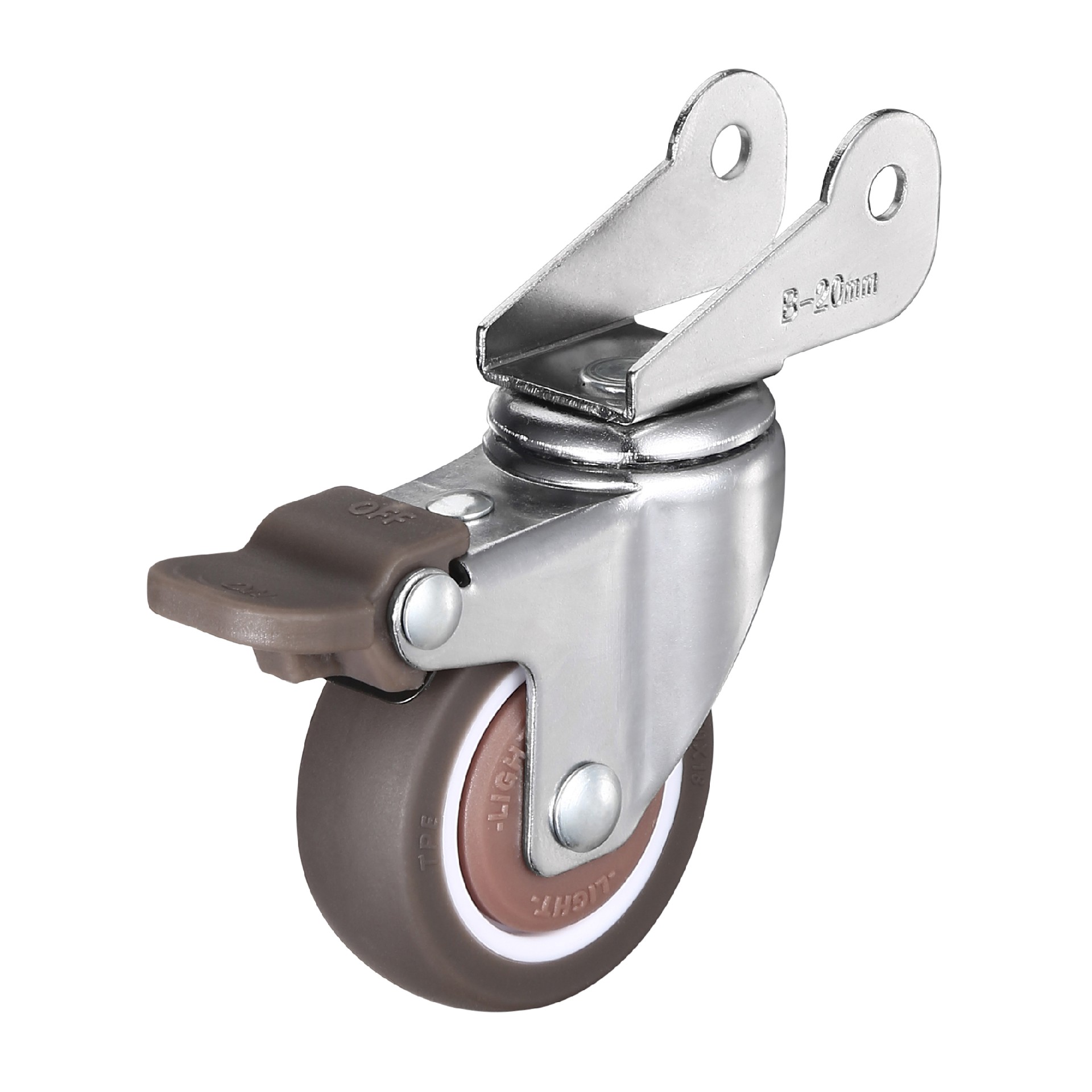

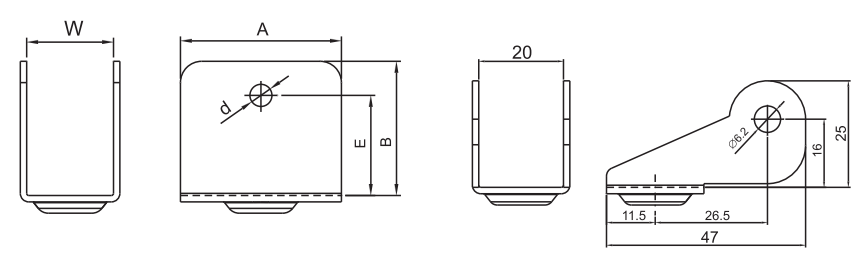

尺寸	安装方式	底面板尺寸（AxB）mm	底面板孔位尺寸（G）mm	侧面板尺寸（ExF）mm	侧面板孔位尺寸（LxMxN）mm	孔尺寸 (d) mm
1寸 1.25寸	L型底板	43x18	34	33x25	10x9x20	5.2
1.5寸 2寸		49x21	40	39x25

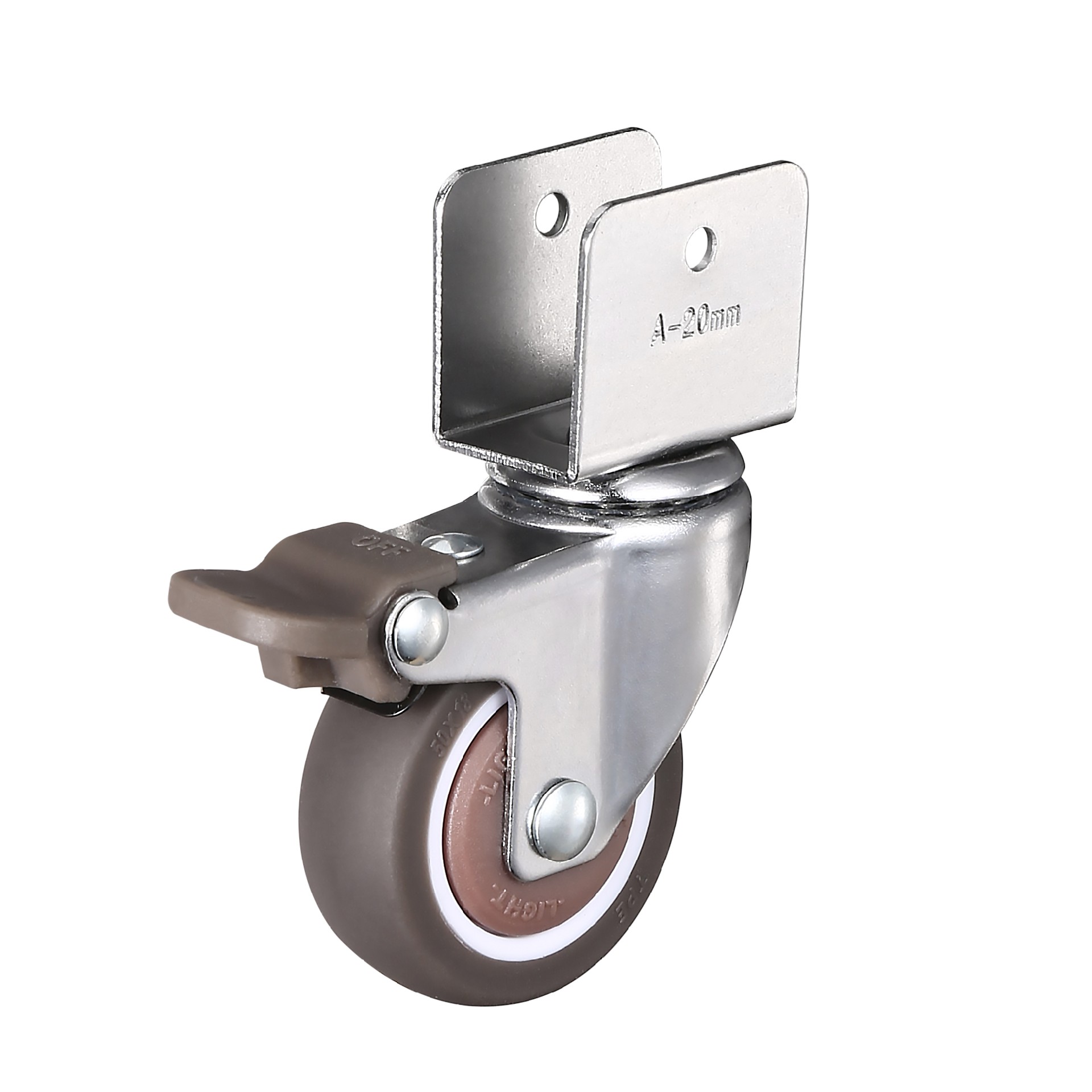

尺寸	安装方式	夹板口 (W) mm	夹板 (AxB) mm	孔位置尺寸 (E) mm	孔尺寸 (d) mm
1.5寸 2寸	U型夹板	16.5	40x31.5	23.5	5.2
		18.5	41x32	24.5
		20.5	28x31.5	23.5
		25.5	40x31	23.5

• 详细内容

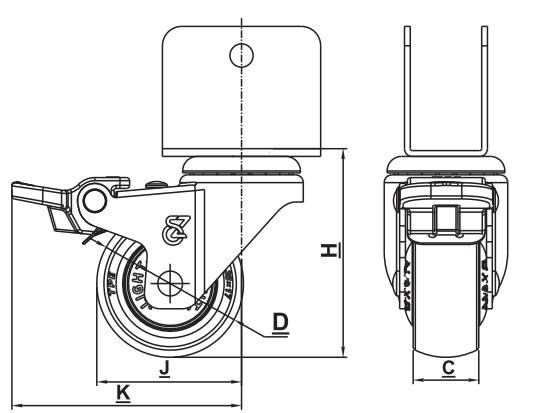

Product	Model	WhellDiameter(mm)	Load Capacity (KG)	Height (mm)	Swivel Radius (mm)	Brake swivel Radius(mm)	Wheel Width (mm)	Splint width (mm)	Bearing
产品	型号	轮径	承重	安装高度	轮子转动半径	最大转动半径	轮宽	夹板口宽	表面处理/轮轴
GTPE/KTPE	72-Z6E-033G38-16	38	22	54.5	37	60	17	16	镀蓝锌/滑轴
	72-Z6E-033G50-16	50	25	66.5	45	63	18
	72-Z6E-031K38-16	38	23	54.5	37	60	17		镀铬/单轴承
	72-Z6E-031K50-16	50	26	66.5	45	63	18
KTPE/KTPE	72-Z6E-033G38-18	38	22	54.5	37	60	17	18	镀蓝锌/滑轴
	72-Z6E-033G50-18	50	25	66.5	45	63	18
	72-Z6E-031K38-18	38	23	54.5	37	60	17		镀铬/单轴承
	72-Z6E-031K50-18	50	26	66.5	45	63	18
GTPE/KTPE	72-Z6E-033G38-20	38	22	54.5	37	60	17	20	镀蓝锌/滑轴
	72-Z6E-033G50-20	50	25	66.5	45	63	18
	72-Z6E-031K38-20	38	23	54.5	37	60	17		镀铬/单轴承
	72-Z6E-031K50-20	50	26	66.5	45	63	18
GTPE/KTPE	72-Z6E-033G38-20J	38	22	54.5	37	60	17	20	镀蓝锌/滑轴
	72-Z6E-033G50-20J	50	25	66.5	45	63	18
	72-Z6E-031K38-20J	38	23	54.5	37	60	17		镀铬/单轴承
	72-Z6E-031K50-20J	50	26	66.5	45	63	18
GTPE/KTPE	72-Z6E-033G38-25	38	22	54.5	37	60	17	25	镀蓝锌/滑轴
	72-Z6E-033G50-25	50	25	66.5	45	63	18
	72-Z6E-031K38-25	38	23	54.5	37	60	17		镀铬/单轴承
	72-Z6E-031K50-25	50	26	66.5	45	63	18
GTPE	72-Z7E-033G25-L	25	12	41	28	48	13	33x25	镀蓝锌/滑轴
	72-Z7E-033G32-L	32	15	47	32	51
	72-Z7E-033G38-L	38	23	54.5	37	60	17	39x25
	72-Z7E-033G50-L	50	26	66.5	45	63	18
KTPE	72-C7E-031K25-L	25	12	41	28	48	13	33x25	镀铬/单轴承
	72-C7E-031K32-L	32	15	47	32	51
	72-C7E-031K38-L	38	23	54.5	37	60	17	39x25
	72-C7E-031K50-L	50	26	66.5	45	63	18
